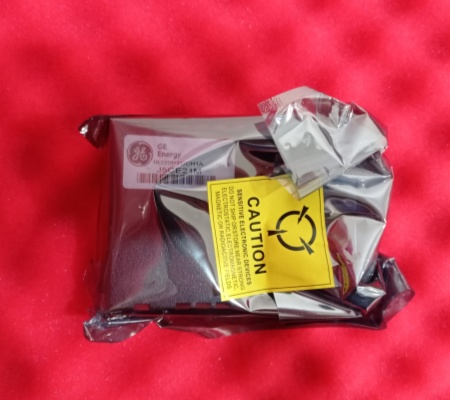

Модуль входу термопари GE IS220PTCCH1A
Загальна інформація
| Виробництво | GE |
| Пункт № | IS220PTCCH1A |
| Номер статті | IS220PTCCH1A |
| Серія | Марк VI |
| Походження | Сполучені Штати (US) |
| Розмір | 180*180*30(мм) |
| вага | 0,8 кг |
| Номер митного тарифу | 85389091 |
| Тип | Вхідний модуль термопари |
Детальні дані
Модуль входу термопари GE IS220PTCCH1A
PTCC забезпечує електричний інтерфейс для підключення однієї або двох мереж 1/0 Ethernet і вхідних клемних панелей термопар. Набір містить плату процесора, яка є спільною для всіх комплектів розподіленого вводу-виводу MarkVle, і плату збору, призначену для функцій входу термопари. Набір здатний обробляти до 12 входів термопар. Два комплекти можуть працювати з 24 входами на TBTCH1C. У конфігурації TMR при використанні клемної колодки TBTCH1B потрібні три комплекти, кожен з трьома холодними спаями, але доступно лише 12 термопар. Вхід здійснюється через подвійні роз’єми RJ45 Ethernet і триконтактний вхід живлення. Виходи подаються через роз’єм DC37, який з’єднується безпосередньо з відповідним роз’ємом клемної панелі. Візуальна діагностика забезпечується за допомогою світлодіодних індикаторів, а локальний діагностичний послідовний зв’язок може бути досягнутий через інфрачервоний порт.
Нижче наведено поширені запитання щодо продукту:
-Яке призначення GE IS220PTCCH1A?
Він використовується для вимірювання температури шляхом обробки сигналів термопари для точного моніторингу температури.
-Які типи термопар підтримує IS220PTCCH1A?
Підтримуються різні типи термопар: J, K, T, E, R, S, B і N.
-Який діапазон вхідного сигналу IS220PTCCH1A?
Модуль призначений для обробки сигналів низької напруги від термопар, як правило, в діапазоні мілівольт.
